Un condensateur permanent qui perd ne serait-ce que 10 % de sa capacité nominale modifie le déphasage entre enroulements principal et auxiliaire. Le moteur tourne, mais le champ magnétique tournant perd son équilibre. Avant même de sortir le multimètre, plusieurs indices terrain permettent de cibler le condensateur sur moteur électrique comme origine probable d’un dysfonctionnement.
Déséquilibre de courant entre enroulements : le premier signal mesurable
Sur un moteur monophasé à condensateur permanent, nous observons régulièrement un écart de courant entre l’enroulement principal et l’enroulement auxiliaire bien avant que le moteur ne refuse de démarrer. Un condensateur en fin de vie ne produit plus le déphasage de 90° nécessaire. Le champ tournant devient elliptique, ce qui se traduit par une surintensité sur l’enroulement principal et une sous-intensité sur l’auxiliaire.
A lire également : Les symptômes et solutions du colmatage FAP
Ce déséquilibre provoque un échauffement localisé du bobinage principal. Sur une pince ampèremétrique, la différence entre les deux enroulements dépasse nettement ce que la plaque signalétique autorise. Nous recommandons de mesurer systématiquement les deux courants lors de toute intervention sur un moteur qui chauffe sans raison apparente.
Le lien avec la protection amont est direct. Depuis la publication de la série NF C 15-100-X en août 2024, chaque circuit moteur doit être protégé par un disjoncteur magnétothermique dédié et un dispositif de coupure accessible. Un disjoncteur qui déclenche à répétition sur un circuit conforme devient un indicateur fiable de déséquilibre de courant lié à un condensateur dégradé.
A lire aussi : Comment bien choisir son quad électrique adulte pour la randonnée ?
Symptômes d’usure du condensateur moteur : au-delà du bourdonnement
Le bourdonnement au démarrage est le symptôme le plus cité. Il correspond à un rotor bloqué ou tournant à faible vitesse parce que le couple de démarrage est insuffisant. Mais ce n’est que le stade terminal.
Signes précoces souvent ignorés
- Vibrations mécaniques anormales en régime établi, perceptibles sur l’arbre ou le bâti du moteur. Le champ elliptique génère des pulsations de couple à deux fois la fréquence réseau, soit 100 Hz sur un réseau 50 Hz. Ces vibrations accélèrent l’usure des roulements.
- Perte de vitesse nominale sous charge. Le moteur atteint sa vitesse à vide mais décroche plus tôt que prévu dès qu’on applique le couple résistant. Le glissement augmente parce que le couple moteur maximal a chuté.
- Échauffement progressif du condensateur lui-même. Un boîtier tiède après plusieurs heures de fonctionnement est normal. Un boîtier brûlant après quelques minutes traduit une augmentation des pertes diélectriques internes, signe que le diélectrique du condensateur se dégrade.

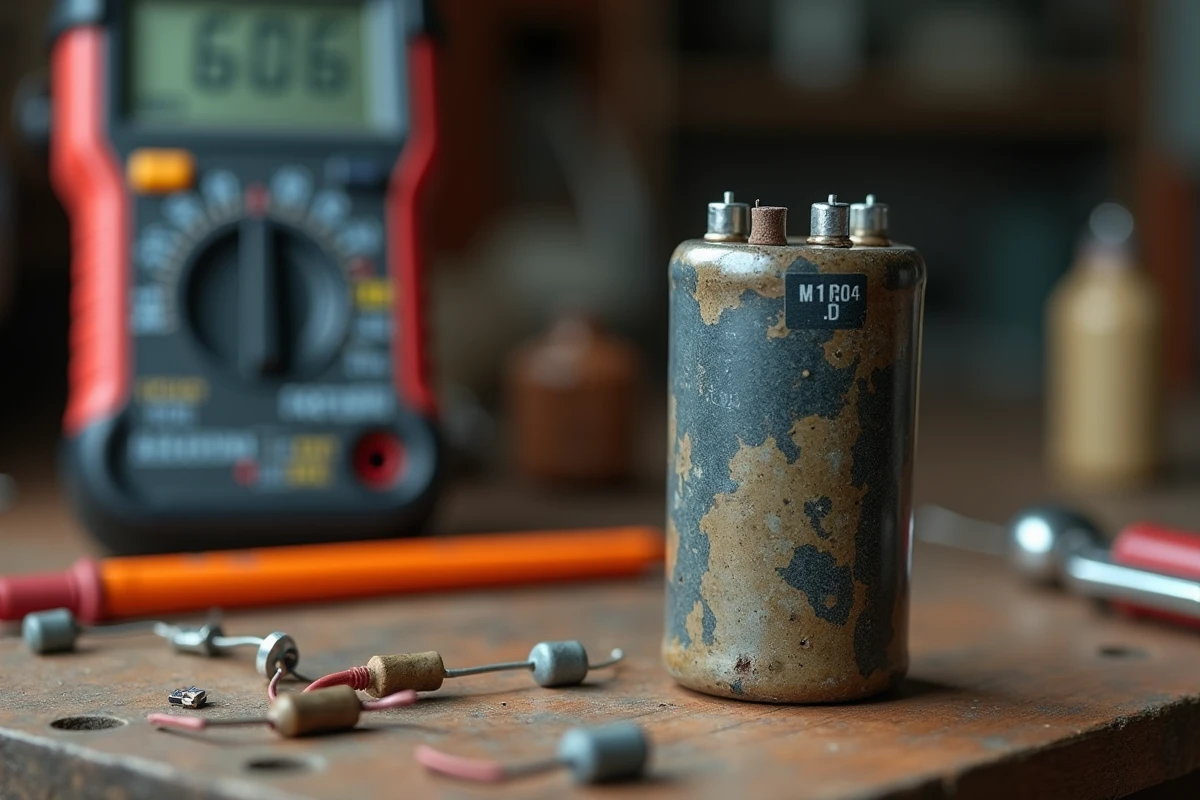

- Gonflement du boîtier ou suintement d’électrolyte (condensateurs électrolytiques de démarrage). Ce signe visuel est sans ambiguïté : le composant doit être remplacé immédiatement.
Diagnostic rapide au multimètre : protocole condensateur permanent et condensateur de démarrage
La confusion entre condensateur permanent (de marche) et condensateur de démarrage reste une source d’erreur fréquente. Le permanent fonctionne en continu, avec une capacité typiquement plus faible et une tension de service élevée. Le condensateur de démarrage fournit une impulsion brève et se déconnecte via un interrupteur centrifuge ou un relais.
Mesure de capacité
Nous utilisons un multimètre disposant d’une fonction capacimètre. Après avoir déchargé le condensateur (court-circuiter les bornes avec une résistance de quelques centaines d’ohms), la mesure en microfarads doit correspondre à la valeur inscrite sur le boîtier. Une tolérance de plus ou moins 5 % est acceptable sur un condensateur permanent. Au-delà, le remplacement s’impose.
Sur un condensateur de démarrage, la tolérance admise est plus large (jusqu’à plus ou moins 20 % selon les fabricants), mais une valeur inférieure de plus de 20 % à la capacité nominale produit un couple de démarrage insuffisant.
Test de résistance en mode ohmmètre
Ce test ne remplace pas la mesure de capacité, mais il détecte deux pannes franches. En positionnant le multimètre sur la plus grande échelle ohms :
- L’aiguille (ou la valeur numérique) monte puis redescend lentement vers l’infini : le condensateur charge et se décharge normalement, pas de court-circuit interne.
- La résistance reste à zéro : court-circuit interne. Le condensateur est hors service.
- La résistance reste infinie sans aucune déviation initiale : circuit ouvert. Le condensateur ne stocke plus aucune énergie.
Un condensateur qui passe le test ohmmètre mais présente une capacité mesurée en dessous de la tolérance est en fin de vie. Le test ohmmètre seul ne suffit jamais.
Erreurs de montage et de remplacement sur condensateur moteur électrique
Remplacer un condensateur par un modèle de capacité différente modifie le couple et l’équilibre thermique du moteur. Monter une valeur supérieure à la préconisation constructeur augmente le courant dans l’enroulement auxiliaire et peut provoquer un échauffement destructeur du bobinage en quelques heures de fonctionnement.
La tension de service du condensateur de remplacement doit être au moins égale à celle du composant d’origine. Sur un condensateur permanent alimenté en 230 V monophasé, la tension aux bornes du condensateur dépasse la tension réseau à cause de la résonance entre inductance de l’enroulement et capacité. Un condensateur sous-dimensionné en tension claque prématurément.
Nous constatons aussi des erreurs de câblage lors du remplacement : inversion des fils d’enroulement auxiliaire et principal, ou raccordement sur le mauvais bornier. Le moteur démarre alors en sens inverse, ce qui peut endommager l’équipement entraîné ou déclencher la protection thermique.
Quand le condensateur n’est pas en cause : pièges du diagnostic moteur
Un moteur qui refuse de démarrer n’a pas forcément un problème de condensateur. L’interrupteur centrifuge (sur les moteurs à condensateur de démarrage) peut rester collé en position ouverte, empêchant l’alimentation de l’enroulement auxiliaire. Le relais de démarrage peut également être défaillant. Dans les deux cas, le symptôme est identique : bourdonnement sans rotation.
Un enroulement en court-circuit partiel provoque lui aussi un échauffement et un déclenchement du disjoncteur, sans que le condensateur soit impliqué. La mesure de résistance de chaque enroulement, comparée aux valeurs constructeur, permet de lever le doute.
Le diagnostic d’un condensateur sur moteur électrique ne se limite donc pas à un seul test. Croiser la mesure de capacité, le contrôle visuel du boîtier, l’équilibre des courants entre enroulements et l’état de la protection amont donne un diagnostic fiable en quelques minutes, sans démontage inutile.
