Une vitre passager qui refuse de descendre en plein péage, un essuie-glace arrière figé sous la pluie, une clim qui souffle tiède en août : sur le Scenic 2, ces trois pannes renvoient souvent à la même zone, la boîte à fusibles. Ce monospace Renault (2003-2009) répartit ses fusibles et relais sur plusieurs emplacements.
Les tableaux trouvés en ligne ne correspondent pas toujours à la finition ou à l’année du véhicule. Voici comment localiser rapidement les bons fusibles pour ces trois fonctions sans démonter au hasard.
Couvercle de boîte et notice constructeur : le seul schéma fiable sur Scenic 2

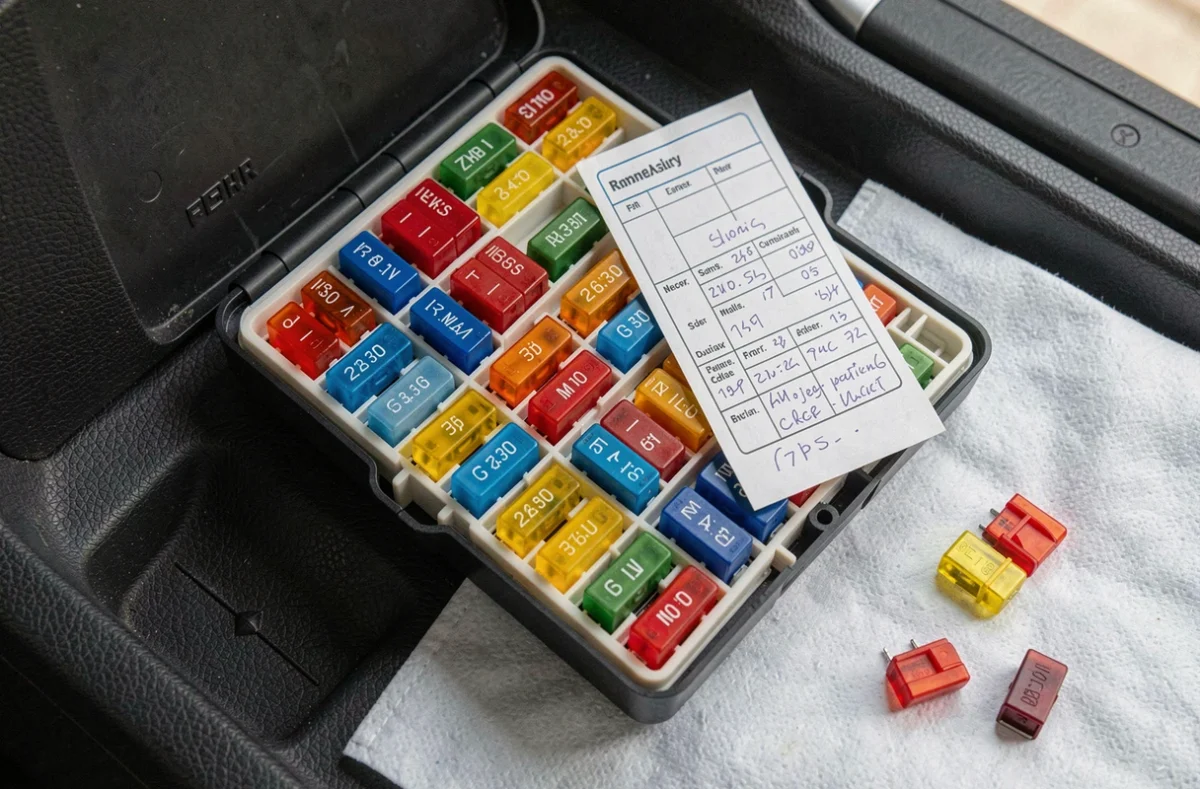

Avant de chercher un tableau sur un forum, ouvrez la boîte à fusibles côté habitacle. Le couvercle porte un schéma imprimé avec les numéros, les ampérages et les affectations spécifiques à votre version. C’est la référence la plus sûre, parce que les affectations varient selon la finition et l’année.
Un Scenic 2 de 2004 en finition Confort n’a pas forcément les mêmes positions qu’un Grand Scenic 2006 restylé. Les tableaux génériques publiés en ligne compilent souvent une seule variante. La notice dans la boîte à gants détaille aussi les emplacements, avec des illustrations par bloc.
Quand le couvercle est illisible (plastique jauni, impression effacée), la documentation constructeur reste accessible en PDF via les bases Renault ou les manuels d’atelier. On gagne du temps en partant de là plutôt que de tester les emplacements un par un au multimètre.
Fusibles vitres électriques Scenic 2 : emplacements et ampérages
Les vitres électriques du Scenic 2 sont protégées par plusieurs fusibles distincts, répartis entre l’habitacle et, selon la version, le compartiment moteur. Voici la répartition typique relevée dans les schémas constructeur :
- Fusible L (25 A) : protège la vitre électrique côté conducteur, dans le bloc habitacle.
- Fusible M (25 A) : dédié à la vitre électrique côté passager, même bloc.
- Fusible D (40 A) : couvre les vitres électriques arrière ou le relais des vitres électriques, toujours dans le bloc habitacle.
Si la vitre conducteur ne répond plus mais que la vitre passager fonctionne, le fusible L est le premier à vérifier. Un fusible grillé se repère visuellement : le filament interne est coupé. Sur les vitres arrière, le fusible D à 40 A est un maxi-fusible, plus large que les fusibles standards.
Attention à ne pas confondre fusible grillé et problème de relais. Le Scenic 2 utilise un relais dédié aux vitres électriques. Si le fusible est intact mais que la vitre reste muette, le relais ou le module de commande (via l’UCH, l’unité de communication centralisée) peut être en cause.
Fusible essuie-glaces Scenic 2 : avant et arrière sur deux circuits
L’essuie-glace arrière et les essuie-glaces avant ne partagent pas le même fusible. C’est un point qui piège beaucoup de propriétaires, parce qu’on pense à un problème moteur d’essuie-glace alors que le circuit concerné est simplement coupé.
Essuie-glace arrière
Le fusible P (15 A) dans le bloc habitacle protège l’essuie-glace arrière. Ce fusible couvre uniquement cette fonction. S’il saute de manière récurrente, vérifiez le moteur d’essuie-glace arrière : un moteur en court-circuit fait sauter le fusible à chaque activation.
Essuie-glaces avant et lave-glaces
Les essuie-glaces avant sont protégés par le fusible N (20 A) dans le bloc habitacle. Ce même circuit couvre aussi la pompe de lave-glace. Le fusible G (15 A) intervient quant à lui sur les pompes de lavage avant et arrière, ainsi que sur le relais de la pompe du lave-phare.
Si les essuie-glaces avant et le lave-glace tombent en panne simultanément, c’est un indice fort que le fusible N est grillé. Si seul le lave-glace ne fonctionne plus, on regarde d’abord le fusible G.
Fusible climatisation Scenic 2 : ventilation et commande sur des circuits séparés
La climatisation du Scenic 2 ne dépend pas d’un fusible unique. Le circuit clim est réparti entre le bloc habitacle et le compartiment moteur, ce qui complique le diagnostic quand on ne sait pas où chercher.
Dans le bloc habitacle, on trouve :
- Fusible C (40 A) : alimente l’aération de l’habitacle (pulseur, ventilation).
- Fusible R (20 A) : protège l’unité de commande du climatiseur, l’UCH et le relais accessoire.
- Fusible G (15 A) : couvre aussi le tableau de commande du climatiseur et l’unité de commande du climatiseur.
- Fusible S (3 A) : protège le capteur de température de l’habitacle.
Si la ventilation ne souffle plus du tout, le fusible C à 40 A est le suspect principal. Si le ventilateur tourne mais que l’air n’est pas froid, le problème se situe probablement côté compresseur ou gaz réfrigérant, pas côté fusible.
Quand le tableau de commande de la clim reste éteint, le fusible G ou R est à contrôler en priorité. Ces deux fusibles alimentent aussi d’autres fonctions (radio, relais accessoire), donc une panne combinée peut orienter le diagnostic.
Diagnostic fusible Scenic 2 : relais et UCH dans la boucle
Remplacer un fusible grillé ne suffit pas toujours. Sur le Scenic 2, plusieurs fonctions transitent par l’UCH (unité de commande de l’habitacle), qui gère la distribution électrique de manière centralisée. Un fusible qui saute de façon répétée signale un court-circuit en aval, pas un problème de fusible en soi.
Pour les vitres électriques, l’UCH pilote les commandes et le relais de décharge (fusible K, 5 A). Pour la climatisation, l’UCH intervient via le fusible R. Les retours varient sur ce point selon les versions, mais le schéma de base reste cohérent entre 2003 et 2009.
Avant de changer un fusible, on vérifie toujours l’ampérage exact indiqué sur le couvercle de la boîte. Un fusible de remplacement avec un ampérage supérieur ne protège plus le circuit et risque d’endommager le faisceau électrique. Un fusible de même ampérage qui grille immédiatement après remplacement indique un défaut sur le consommateur ou le câblage en aval.
